КР морского базирования (С-10 Гранат; 3М-10; SS-N-21 Sampson)



Дозвуковая малогабаритная стратегическая крылатая ракета, совершающая полет с огибанием рельефа местности на малой высоте, предназначена для использования против важных стратегических обьектов противника с заранее разведанными координатами. Модификацией ракеты является ракета РК-55 "ГРАНАТ" (по классификации НАТО SS-N-21 Sampson). Крылатая ракета "ГРАНАТ" предназначена для поражения наземных объектов противника и имеет дальность стрельбы до 3 000км. Может быть оснащена ядерной головной боевой часть мощность 200 кт. Управление ракетой в полете на начальном этапе осуществляется пассивной системой наведения. При приближении к цели на заданную дальность включается активная система самонаведения.

Для уничтожения ПЛ, кораблей и судов противника АПЛ оснащена противокорабельными ракетами "Новатор-1"(SS-N-15 Snarfish) и "Новатор-2"(SS-N-16 Stallion). Запуск ПКР "Новатор-1" производится из торпедных аппаратов калибра 533мм, дальность поражения целей составляет 45 км. Запуск ПКР "Новатор-2" производится из 650мм торпедных аппаратов, дальность поражения целей до 100км. Данные ПКР могут быть оснащены ядерной боевой частью или подвесной универсальной торпедой. Наличие нескольких типов торпед позволяет эффективно уничтожать подводные и надводные корабли и суда противника.



Корабельный комплекс ПКР
Ракета РК-55
Тип ПУ - ТА 533мм
Носитель - ПЛ
Дальность - 3000 км
Скорость - 0.7 М
Тип БЧ - ядерная
Длина - 8.09 м
Диаметр - 0.51 м
Размах крыльев - 3.3 м
Стартовый вес - 1.7 т
ИНС+по рельефу местности

В 70-е гг. в США, опираясь на успехи, достигнутые в области создания миниатюрных высокоэкономичных воздушно-реактивных двигателей, приступили к разработке малоразмерных дозвуковых стратегических крылатых ракет воздушного и морского базирования. Последние должны были запускаться из стандартных торпедных аппаратов калибром 533 мм, совершать полет на малой высоте и поражать наземные цели ядерными БЧ на дальности до 2000 - 2500 км с относительно высокой точностью (КВО менее 200 м). Появление нового высокоэффективного оружия грозило нарушить уже сложившийся между сверхдержавами баланс в области стратегических ядерных вооружений. Это потребовало от советской стороны поиска "адекватного" ответа. Перед отраслевой наукой и промышленностью была поставлена задача провести оценку технической возможности и военной целесообразности создания стратегических крылатых ракет, аналогичных американской КР типа "Томагавк".

Анализ показал, что задача может быть решена в течение пяти-шести лет, однако относительно целесообразности проведения подобных работ мнения специалистов разделились: многие считали ненужным создание стратегических КР, так как они будут значительно уступать баллистическим ракетам в способности преодоления ПРО противника, потребовав при этом значительных государственных ассигнований на создание и развитие инфраструктуры, обеспечивающей их использование. В частности, для КР нужно было создать цифровые карты местности территории вероятных противников и мощные вычислительные центры, необходимые для обработки и ввода в системы наведения ракет информации о рельефе местности по маршрутам полета. В пользу КР говорили их относительная простота и дешевизна, возможность использования различных (в том числе и не специально созданных) носителей, а также высокая вероятность преодоления ПВО противника за счет маловысотного профиля полета и малой радиолокационной заметности. Следовало учесть и тот факт, что для успешного отражения массированного удара советских крылатых ракет Соединенным Штатам потребовалось бы создать систему ПРО, затраты на которую в несколько раз превосходили стоимость развертывания группировки КР.

В результате руководство СССР в 1976 г. приняло принципиальное решение о разработке стратегических крылатых ракет воздушного, морского и наземного базирования. При этом предполагалось создать морские КР двух типов - малоразмерные, дозвуковые, способные стартовать из ТА подводных лодок, и более крупные, сверхзвуковые, стартующие из специальных вертикальных ПУ. Создание дозвуковой крылатой ракеты РК-55 "Гранат", являющейся аналогом американской ракеты "Томагавк", было поручено свердловскому НПО "Новатор", возглавляемому Л. В. Люльевым. Разработка КР была начата в 1976 г. В 1984 г., на четыре года позже, чем американский аналог ("Томагавк"), ракета была принята на вооружение. Для обеспечения боевого применения КР, оснащенных экстремальной корреляционной системой наведения в ВМФ, был создан специальный вычислительный центр по формированию цифровых карт местности предполагаемых театров военных действий и выработке полетных заданий. Аппаратура системы управления ракеты, подводной лодки и берегового вычислительного центра была разработана НИИ авиационного приборостроения (директор и главный конструктор А. С. Абрамов).

Первыми кораблями, которые были оснащены КР "Гранат", стали подводные крейсера проекта 667АТ ("Груша"), созданные на базе подводных лодок 667А проекта. Лодки этого типа в соответствии с советско-американским договором об ограничении стратегических вооружений должны выводиться из состава флота с вырезанием ракетного отсека, после чего допускалось их дальнейшее использование.

В результате модернизации, проводимой в Северодвинске, у подводных лодок вырезался ракетный отсек и вместо него вваривался новый, в котором располагались по 4 с каждого борта 533-мм торпедных аппарата, установленных (впервые в отечественном подводном кораблестроении) под утлом к ДП корабля. В ходе модернизации корабли получили усовершенствованный навигационный комплекс "Тобол-6б7АТ", БИУС "Омнибус-АТ" и ряд других новых или модернизированных систем. ГЭУ и основные общекорабельные системы остались фактически без изменений.

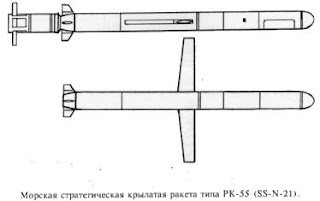

Стратегическая крылатая ракета РК-55 "Гранат" имеет стартовую массу 1700 кг, длину 8,09 м и диаметр корпуса 0,51 м. Она оснащена турбореактивным маршевым двигателем и твердотопливным стартовым ускорителем. Крейсерская скорость соответствует М=0,7, максимальная дальность -3000 км, система наведения - инерциальная, с экстремальной корреляцией по рельефу местности.

Программа создания ракеты была реализована в следующие сроки: начало - середина 1976 года, окончание - середина 1982 года, принятие на вооружение - 31 декабря 1983 года. В результате был создан оригинальный летательный аппарат со складывающимися крылом и оперением, а также с двухконтурным турбореактивным двигателем, размещающимся внутри фюзеляжа и выдвигаемым вниз.

Ракета выполнена по нормальной аэродинамической схеме с прямым крылом относительно большого удлинения, в нерабочем положении убирающимся в фюзеляж. Двигатель расположен на выдвижном подфюзеляжном пилоне (в нерабочем положении также находится внутри ракеты). В конструкции ракеты реализованы мероприятия по снижению радиолокационной и тепловой заметности. Ракета использует инерциальную систему наведения с коррекцией местоположения, основанной на принципе сравнения с картой местности, введенной в бортовую вычислительную машину перед пуском. Система наведения ракеты является одним из существенных отличий данной крылатой ракеты от предшествующих систем авиационного оружия. Это и обеспечило автономный полет ракеты независимо от протяженности, погодных условий и т.д. В этих целях было изготовлено соответствующее картографическое обеспечение (цифровые карты местности).
